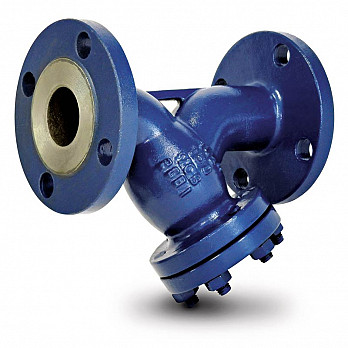

Filtro Tipo Y - ARI-Strainer
Filtro tipo Y ARI-Strainer para proteção de válvulas, purgadores e instrumentos, com tela e cesto de suporte em aço inox. Disponível em versões flangeadas (Y-pattern / straight-through) e para solda de topo, com PN6 a PN40 conforme figura/material e opção de tela padrão ou fina (0,25 mm).
Pressão × temperatura
Faixa de operação
Valores de cadastro em bar g e °C (primeira linha); as demais unidades são conversões. Pressão manométrica (g): relativa à atmosfera; valor negativo indica vácuo.
| Unidade | Mínima | Máxima |
|---|---|---|
| bar g (cadastro) | — | 40,0 |
| kgf/cm² g | — | 40,79 |
| psi g | — | 580,2 |
| MPa g | — | 4 |
| kPa g | — | 4.000 |
| Unidade | Mínima | Máxima |
|---|---|---|
| °C (cadastro) | −10 | 120 |
| °F | 14 | 248 |
| K | 263,15 | 393,15 |
Normas e materiais
Observações técnicas
Tela e cesto de suporte em inox; tela reforçada a partir de DN50 e cesto de suporte a partir de DN150 (conforme versão). Versões com PN6/PN16/PN25/PN40 conforme figura/material (ex.: 10/12/22/23/34/35.050 e 52/54/55.059). Opção de tela fina 0,25 mm (padrão varia conforme DN). Pressão admissível varia com temperatura/material (tabela de “pressure-temperature ratings” no catálogo).
Certificados e downloads
Catálogo (PDF)
Arquivo técnico do fabricante / linha.
Descrição técnica
O ARI-Strainer é um filtro tipo Y para retenção de partículas e proteção de equipamentos na linha. Possui tela e cesto de suporte em aço inox, com guia precisa da tela no corpo e na tampa. Em aplicações com maior pressão diferencial e risco de entupimento, pode ser necessário cesto de suporte (DN>125 padrão).
Opções e versões (conforme necessidade):
- Flangeado (Y-pattern) e straight-through
- Versões em ferro fundido/ferro nodular/aço fundido e inox (conforme figura/material)
- Tela padrão (malha varia conforme DN) e tela fina 0,25 mm
Para orçamento rápido: informe DN + PN + material + tipo de conexão (flange/solda) + malha (padrão/fina).
