Arrefecedores de amostras sanitários para WFI, vapor limpo e fluidos de alta pureza.

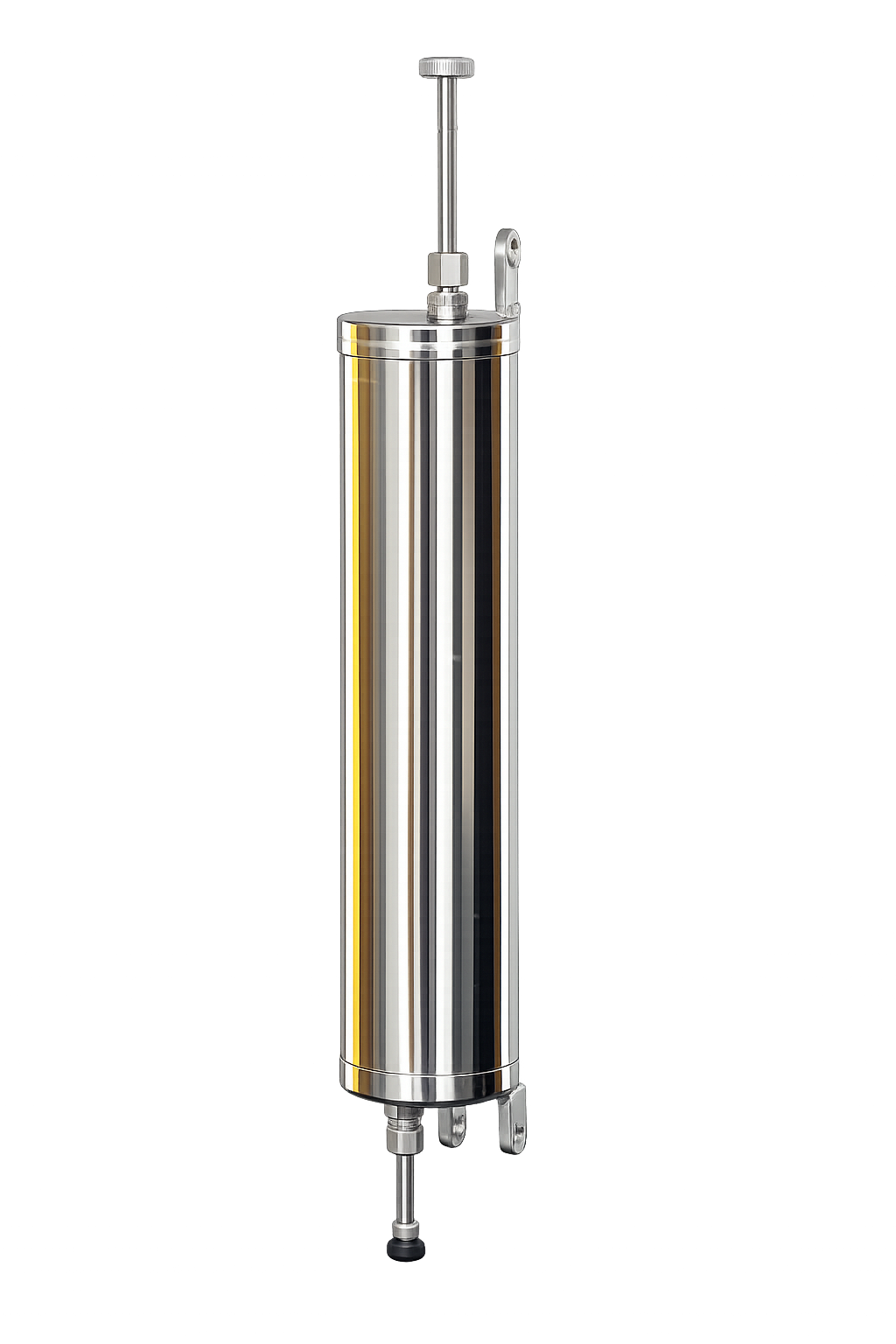

O Arrefecedor de Amostras Sanitário da RDC é um trocador de calor de bobina helicoidal projetado para a coleta rápida, segura e representativa de amostras em processos críticos das indústrias farmacêutica, cosmética e alimentícia. Ele permite resfriar amostras de WFI, vapor limpo e fluidos de alta pureza até a faixa adequada de análise, sem comprometer a integridade do processo nem a segurança do operador.
Precisão térmica sem comprometer a integridade do processo.
O design em bobina helicoidal com fluxo em contracorrente garante que a amostra atinja rapidamente a temperatura ideal de análise, reduzindo riscos para o operador e preservando as condições do fluido. Compacto e robusto, o arrefecedor integra-se facilmente a manifolds de amostras, painéis analíticos e pontos de tomada distribuídos na planta.
O arrefecedor de amostras como elemento crítico de qualidade.
Em sistemas de WFI, PW, vapor limpo e outros fluidos de alta pureza, a forma como a amostra é coletada impacta diretamente a confiabilidade dos resultados analíticos e das liberações de lote.
Uma amostra mal resfriada, contaminada ou pouco representativa pode mascarar desvios reais ou gerar falsos alarmes. A Série Pharma High-Purity da RDC foi desenvolvida justamente para garantir amostragens frequentes, seguras e rastreáveis, sem criação de dead legs, sem comprometer a integridade do fluido e totalmente compatível com rotinas de CIP/SIP e esterilização.
Com construção sanitária em aço inox 316L, acabamento interno eletropolido e geometria voltada para autodrenagem, o arrefecedor se torna um componente de confiança em rotinas de monitoramento contínuo, qualificação de utilidades e análises de rotina em ambientes regulados.
Diferenciais técnicos da Série Pharma High-Purity
Projeto alinhado às boas práticas ASME BPE e às exigências de validação em ambientes regulados, com foco em segurança de processo, repetibilidade e facilidade de limpeza.
Design autodrenante
A configuração vertical do feixe tubular e do corpo do arrefecedor garante autodrenagem completa, evitando retenção de fluido e dead legs. Isso reduz significativamente riscos de contaminação cruzada entre amostras e facilita a validação sanitária do ponto de amostragem.
Acabamento interno SF4
O lado de amostra recebe acabamento SF4, com superfície eletropolida (Ra < 0,38 µm), atendendo aos requisitos da ASME BPE para aplicações de alta pureza. Essa condição favorece limpeza, esterilização e estabilidade microbiológica ao longo da vida útil do equipamento.
Acabamento externo SF1
O acabamento externo em padrão SF1 (escovado/passivado) facilita a sanitização externa e a integração do equipamento em ambientes de utilidades limpas, laboratórios e áreas classificadas.
Construção em inox 316L
Corpo e partes molhadas em aço inoxidável ASTM A270 S2 / AISI 316L oferecem excelente resistência à corrosão e compatibilidade com ciclos repetitivos de CIP, SIP e esterilização por vapor.
Versatilidade de instalação
Disponível com suporte de montagem integrado para instalação fixa em manifolds de amostras ou painéis analíticos, e também em versão portátil, permitindo que um único equipamento atenda múltiplos pontos de amostragem conforme a rotina da planta.
Segurança do operador
Ao resfriar a amostra a uma faixa segura antes do manuseio, o arrefecedor reduz substancialmente o risco de queimaduras e acidentes durante coletas em linhas com altas temperaturas de processo ou vapor puro.
Especificações técnicas principais
Resumo dos parâmetros construtivos e operacionais da linha de arrefecedores de amostras. Para versões especiais, a RDC pode apoiar caso a caso.
| Material de construção | Aço inoxidável ASTM A270 S2 / AISI 316L |
|---|---|
| Tipo de trocador | Trocador de calor de bobina helicoidal (Shell & Coil) |
| Conexões da amostra | Niple TC Ø ½” ASME BPE (Tri-Clamp) |
| Conexões de resfriamento | ½” NPT/BSP no casco (lado de resfriamento) |
| Capacidade térmica típica | Resfriamento de até 60 kg/h de amostra, trazendo o fluido a 30 ºC com aproximadamente 1 m³/h de água de resfriamento a 15 ºC (valores de referência dependentes das condições reais de processo). |
| Posição de montagem | Vertical (obrigatória para garantir autodrenagem e evitar retenção de fluido) |
| Acabamento interno (lado amostra) | SF4 – Eletropolido, Ra < 0,38 µm |
| Acabamento externo | SF1 – Escovado / passivado |
Aplicações típicas do arrefecedor de amostras
Cenários em que o uso do arrefecedor traz ganhos claros de segurança, confiabilidade analítica e ergonomia operacional.
Monitoramento de WFI e PW
Pontos de amostragem distribuídos em sistemas de WFI e água purificada, garantindo que a amostra chegue ao laboratório em temperatura adequada, sem choque térmico e sem comprometer a representatividade do sistema.
Condensação de vapor puro
Condensação controlada de amostras de vapor limpo (pure steam) para ensaios físico-químicos e microbiológicos, com segurança para o operador e estabilidade dos resultados de teste.
Fluidos de processo sob alta temperatura
Coleta de amostras em linhas de processo esterilizadas ou em operação a altas temperaturas, reduzindo o risco de acidentes e permitindo rotinas de monitoramento mais frequentes sem penalizar a operação.
Como a RDC apoia seu projeto de amostragem?
Mais do que fornecer o equipamento, a RDC atua como parceira técnica na definição da estratégia de amostragem e na integração do arrefecedor à realidade da planta.
Definição de pontos de amostragem
Apoio na definição de pontos estratégicos de coleta, avaliando riscos de contaminação, necessidades de monitoramento, ergonomia do operador e acessibilidade para manutenção e calibração.
Integração em painéis e manifolds
Suporte para integração do arrefecedor em painéis analíticos, manifolds de amostras e skids sanitários novos ou existentes, garantindo compatibilidade mecânica, hidráulica e sanitária.
Documentação e validação
Disponibilização de dados técnicos para apoiar IQ/OQ e validação, além de informações necessárias para dossiês de qualificação de utilidades e relatórios de engenharia.
Precisa tornar mais segura e confiável a coleta de amostras na sua planta?
Envie os dados do seu sistema de WFI, vapor limpo ou fluido de processo e conte com a RDC para especificar o arrefecedor de amostras mais adequado à sua aplicação, alinhando operação, segurança e requisitos de qualidade.
